杏耀注册今天就来告诉大家,精密冲压与普通冲压是有着挺大分别的,主要表现于精密冲压件孔径及孔边距最小数值都会比普通冲压小,因此在设计精密冲压件时,对于其结构设计是有一定要求的,可不能马虎,至于有着什么要求,大家请往下看:

精密冲压件结构设计可不能马虎!

日期: 2022-02-25     作者:admin      浏览人数: 0

杏耀注册今天就来告诉大家,精密冲压与普通冲压是有着挺大分别的,主要表现于精密冲压件孔径及孔边距最小数值都会比普通冲压小,因此在设计精密冲压件时,对于其结构设计是有一定要求的,可不能马虎,至于有着什么要求,大家请往下看:


精密冲压件

精密冲压件

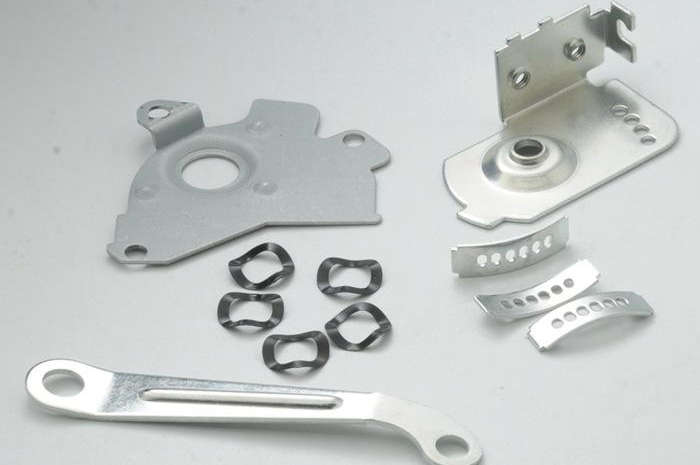

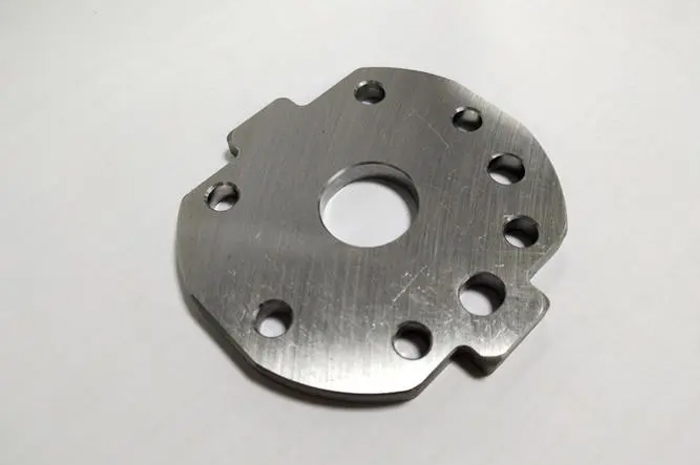

什么是精密冲压件?


众所周知,精密冲压件是通过精冲技术而制造出来的工件,其是普通冲压技术的基础上发展起来的一种加工方法,通过提高导向精度,减小凸凹模间隙,增加反向压力和V形环压边圈等措施,在强烈的三向压应力状态条件下,实现精密冲压与其他成形工艺复合的工序,从而获得精密冲压件。


在设计其结构时,要注意工件外形和内孔应是圆角,不能带有尖角,允许的最小圆角半径值与材料厚度有关,冲孔直径,长槽宽度以及边缘距离都不能太接近了,在精密冲压齿轮时,齿轮的节圆齿宽不能小于0.6t,而且齿形的顶部与根部应是圆角过渡,也同样不可以是尖角过渡,精密冲压件外缘轮廓形状尽量平滑过渡,不要凹凸不平,在表面上,设计符号或者标记及压切时,压切深度不超过0.25t。


精密冲压件

精密冲压件


通常来说精密冲压件都是依靠强压边精密冲裁工艺生产出来的,而且,精密冲压件的几何形状、尺寸公差和形位公差以及剪切面质量都是要远高于通过普通冲裁的工件。
