冲压加工厂对电子元件冲压件有什么形状要求?

日期: 2022-01-15     作者:admin      浏览人数: 0

冲压加工厂一般会对电子元件冲压件的设计中都会要求既要保证使用性能,要保证良好的工艺性能,从而达到降低冲压加工厂材料消耗、延长模具寿命、提高生产率、降低成本、保证冲压件质量等目的影响冲压件可制造性的主要因素包含:冲压件的形状、尺寸、精度和材料


冲压加工厂在进行冲压时要切记注意工件的形状和尺寸:落料件和冲孔件的尺寸要求。

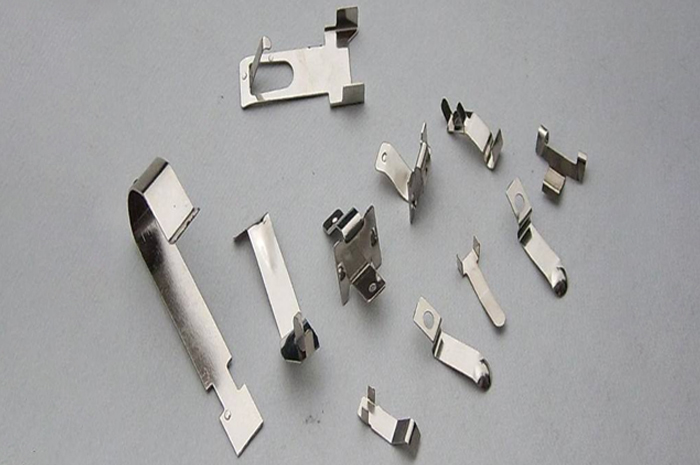

冲压加工厂电子元件冲压件

冲压加工厂


材料的形状和冲压零件的孔形状尽简单和对称化,采用圆形或矩形等规则形状,避免长槽和细长悬臂结构


冲裁件的结构尺寸(如孔径、孔距等))必须考虑材料的厚度,冲裁件上直线与直线、曲线与直线的交点应采用圆角圆弧连接,避免交叉点应力集中产生裂缝。


冲压加工厂弯曲件的尺寸要求:弯曲件的形状应尽可能使其对称,半径不应该小于材料的最小允许弯曲半径。曲边太短,不容易成型,所以曲边H >2δ的直线部分要做好。如果要求H短,就要留出适当的余量来增加H,弯曲后再把加入的金属切掉。弯曲带孔零件时,为避免孔变形,l应大于(1.5 ~ 2) δ。

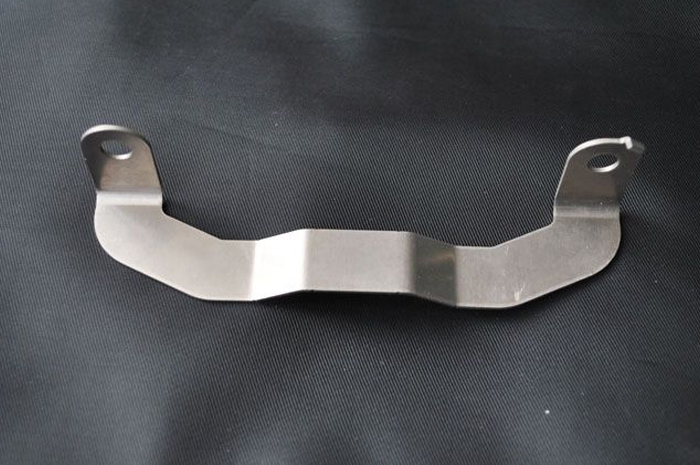

冲压加工厂弯曲件



冲压加工厂对拉伸件的尺寸要求:拉伸件形状应简单对称,深度不能太大,以便使拉伸次数少,容易成形。


上述就是冲压加工厂对电子元件冲压件的形状要求了,杏耀五金冲压是一家专业生产销售五金冲压件冲压加工厂,主要经营精密冲压端子精密弹片精密拉伸件不锈钢冲压件等,可根据客户的要求进行专业定制。
